HCP. Общепромышленная серия.

Назначение преобразователя TECORP HCP
Преобразователь серии HCP - это модель, оптимизированная для управления 3-фазными асинхронными двигателями в составе насосов, вентиляторов, миксеров, экструдеров и другого оборудования рассчитанного на питание 3х(380… 440)В.

ХАРАКТЕРИСТИКИ TECORP HCP
• Частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых).
• синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с несущей частотой от 0,7 до 20кГц (выбирается пользователем).
• Диапазон регулировки выходной частоты - 0,1…400 Гц.
Точность установки выходной частоты: - по цифровым входам 0,01%; - по аналоговым входам 0,1%.
• Диапазон напряжения питания:
- для модели 220В - 180…250В;
- для модели 380В - 340…460В.
• Пусковой момент - 150% номинального момента при Fвых і 1Гц.
• Перегрузочная способность - 150% номинального момента в течение 60 сек.
• Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
• Три источника питания доступных пользователю:
+12В с максимальным током нагрузки 200мА;
+24В с максимальным током нагрузки 200мА (можно использовать для питания датчика давления);
+10В для питания внешнего потенциометра, задающего выходную частоту.
• Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
• Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
• Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения.
• Автоматический подъем начального пускового момента и компенсация скольжения.
• Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC-программируемым логическим контроллером). Время каждого шага может быть задано пользователем в диапазоне 0…65000 сек.
• Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 6500сек).
• Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
• Встроенный пульт управления с пятиразрядным LED дисплеем.
• 6 цифровых многофункциональных программируемых входов.
• 2 аналоговых входа (4-20мА, минус10/+10В).
• 2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
• 1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.
• защита от перегрузки и короткого замыкания, останова двигателя, недо и перенапряжения, перегрева, внутренних неисправностей, некорректном вводе параметров и т.д.

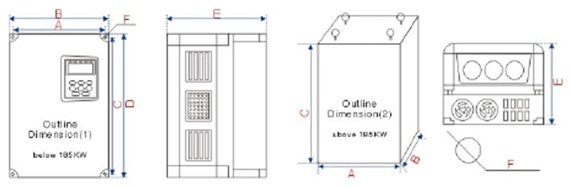

РАЗМЕРЫ TECORP HCP

Размеры TECORP HCP

Модель Питание kVA Вых. Ток (А) P (kW) A B C D E F Масса, кг
HCA43P7 400V 6,8 8,6 3,7 105 120 208 225 145 5 2,5
HCP45P5 400V 10 12,5 5,5 168 185 248 260 170 6,5 4,5
HCP47P5 400V 14 17,5 7,5
HCP4011 400V 19 24 11 213 228 330 347 196 6 7,5
HCP4015 400V 26 33 15
HCP4018 400V 32 40 18,5 147 250 460 480 246 9 17,5
HCP4022 400V 37 47 22
HCP4030 400V 52 65 30 197 310 482 500 260 9 24,5
HCP4037 400V 64 80 37
HCP4045 400V 72 91 45 240 360 620 650 280 9 52
HCP4055 400V 84 110 55
HCP4075 400V 116 152 75 260 420 775 800 334 11 72
HCP4090 400V 134 176 90
HCP4110 400V 160 210 110 360 552 840 875 410 13 118
HCP4132 400V 193 253 132 360 552 840 875 410 13 122
HCP4160 400V 230 304 160
HCP4185 400V 260 340 185 360 552 975 1000 410 13
HCP4200 400V 290 380 200
HCP4220 400V 325 426 220 400 600 370 1850 600 15
HCP4250 400V 381 438 250
HCP4280 400V 427 540 280 470 700 355 1850 600 16
HCP4300 400V 450 580 300
HCP4315 400V 460 605 315
