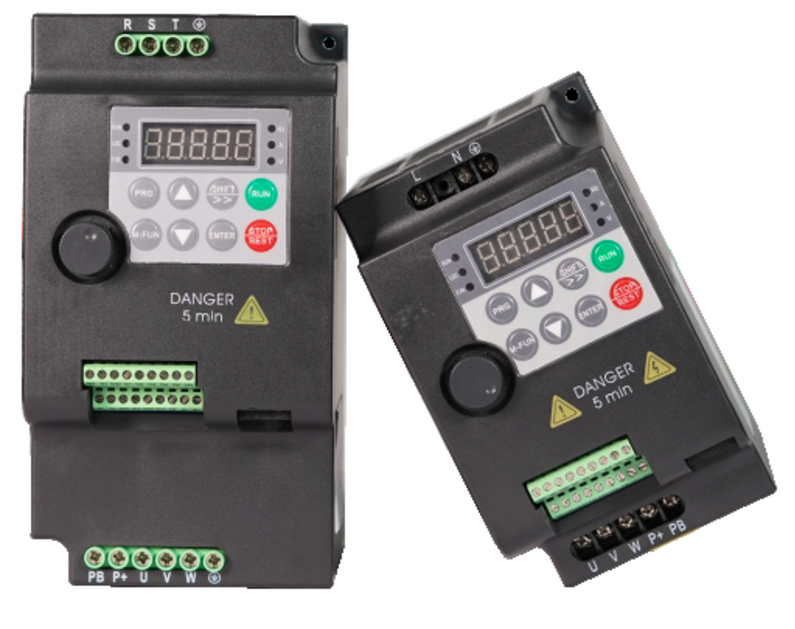

Частотные преобразователи серии Z-BK.

IDS Drive серия Z-BK Компактный универсальный частотный преобразователь IDS-Drive серии Z-BK — представляет собой высокопроизводительное устроиство с векторным управлением, которое обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах.

Преобразователь частоты IDS-Drive серии Z-BK предназначен для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Богатый функционал управления электродвигателем этой серии позволит удовлетворить все современные требования к управлению электроприводом.

Класс напряжения Три фазы 380В
Диаметр монтажного отверстия Φ 5 Φ 6
Вход Номинальное входное напряжение (В) Три фазы 380 ~ 440 В, -15% ~ 10%
Номинальный входной ток (А) 1,9 3,4 5,0 5,8 10,5 14,6 20,5 26,0 35,0 38,5
Номинальная входная частоты(Гц) 50/60 Гц, ±5%
Выход Применяемый мотор кВт 0,4 0,75 1,5 2,2 3,7 5,5 7,5 11 15 18,5
HP 0,5 1 2 3 5 7,5 10 15 20 25
Выходной ток (А) 1,5 2,1 3,8 5,1 9 13 17 25 32 37
Полная мощность (KVA) 1 1,5 3 4 5,9 8,9 11 17 21 24
Допустимая перегрузка 120% в течение 1 часа, 150% в течение 60 секунд и 180% в течение 2 секунд
Макс. выходное напряжение Трехфазный 380В переменного тока (пропорционально входному напряжению)
Макс. выходная частота 300Гц для управления SVC, 500Гц для управления U / F
Тормозное сопротивление Рекомендуемая мощность, [кВт] ≥ 0,15 ≥ 0,15 ≥ 0,15 ≥ 0,25 ≥ 0,30 ≥ 0,40 ≥ 0,50 ≥ 0,80 ≥ 1,00 ≥ 1,30
Рекомендуемое сопротивление, мин. [Ω] ≥ 300 ≥ 300 ≥ 220 ≥ 200 ≥ 130 ≥ 90 ≥ 65 ≥ 43 ≥ 32 ≥ 25
Тип охлаждения Естественное Принудительное

Модель Полная мощность (KVA) Номинальный Входной ток (А) Номинальный Выходной ток (А) (мм) A (мм) H (мм) D (мм)
Входное напряжение: одна фаза 220В Диапазон: -15% ~ 20%
Z401T2BK 1,0 5,8 2,5 85 110 140 127
Z751T2BK 2,0 10,2 5,0 85 110 140 127
Z152T2BK 2,8 14,0 7,0 85 110 140 127
Z222T2BK 4,4 25,0 11,0 85 110 140 127
Z402T2BK 6,6 39,0 16,5 95 114 180 148,33
Z552T2BK 8,0 48,0 20,0 95 114 180 148,33
Входное напряжение: три фазы 380В Диапазон: -15% ~ 20%
Z751T4BK 1,8 4,4 2,7 85 110 140 127
Z152T4BK 2,8 5,3 4,0 85 110 140 127
Z222T4BK 3,4 5,8 5,0 85 110 140 127
Z402T4BK 45,9 10,0 8,6 95 114 180 120
Z552T4BK 8,9 14,6 12,5 95 114 180 120
Z752T4BK 12,0 20,5 17,5 95 114 180 148,33
Z113T4BK 16,0 26,0 24,0 95 114 180 148,33

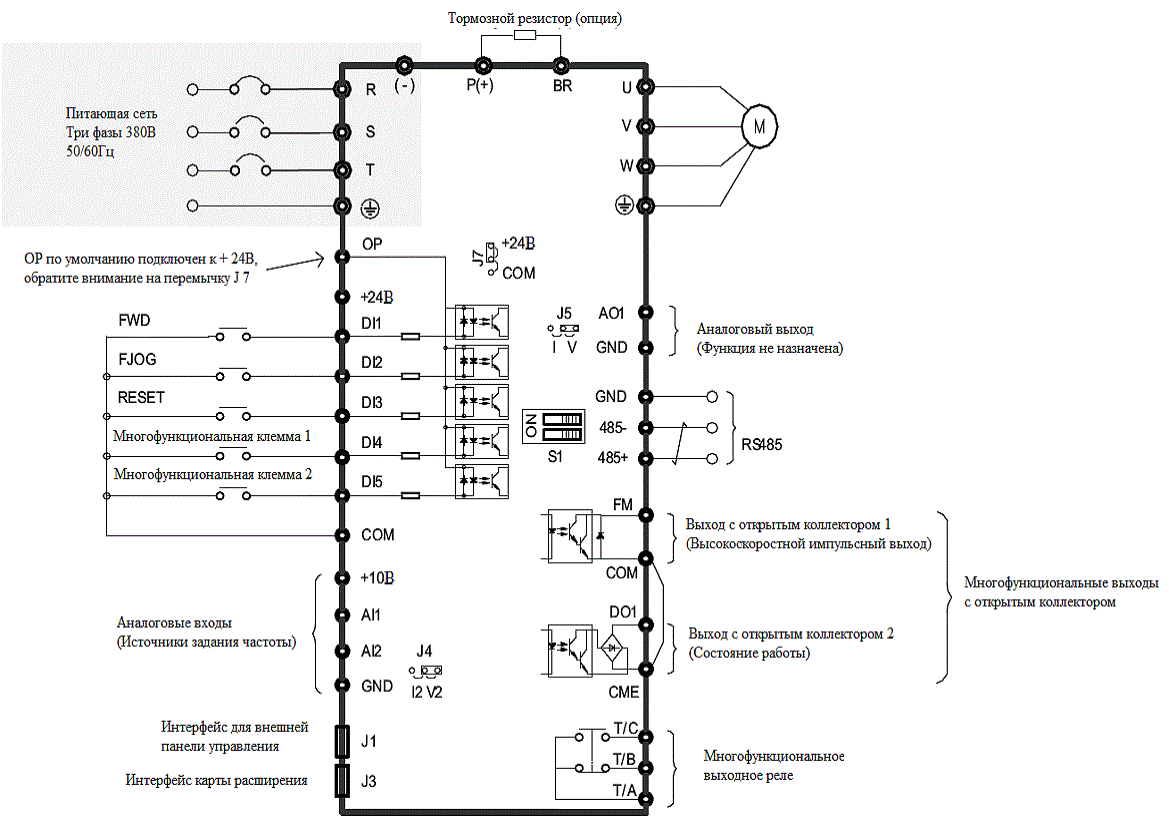

Схема подключения:
IDS Drive серия Z-BK
