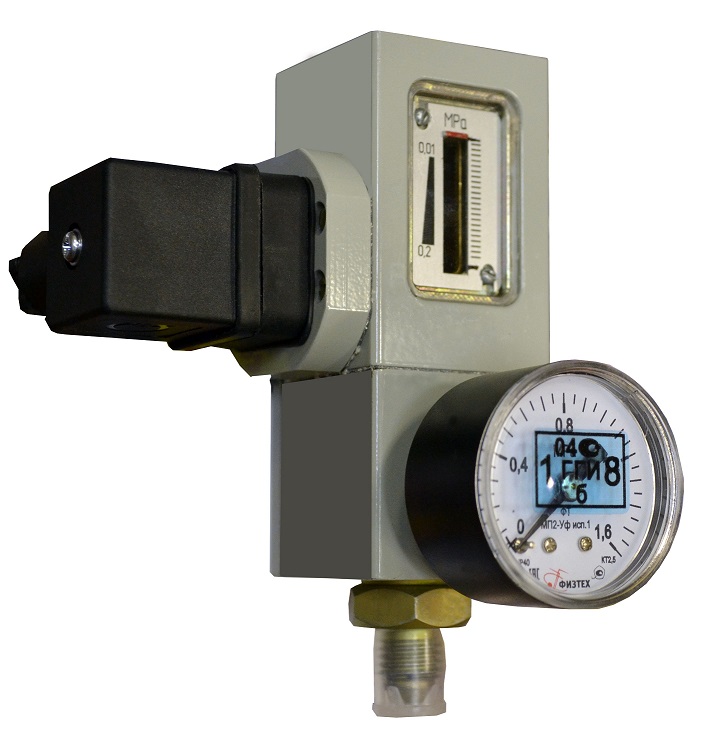

Датчик-реле давления ДЕМ-105М.

Датчик-реле давления ДЕМ-105М Назначение
Предназначены для сигнализации и двухпозиционного регулирования давления жидких и газообразных сред путем замыкания/размыкания электрических контактов.

Область применения
Применяются в котельных, тепловых пунктах, системах отопления, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.

Рабочая среда
Вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к резине, сталям, алюминиевым и медным сплавам.

Отличительные способности
- Высокая устойчивость к внешним воздействующим факторам (ударам, вибрации, попаданию внутрь пыли и воды).
- Односторонний подвод давления, упрощающий монтаж на объекте.
- Для приборов ДЕМ-105М1 возможность контроля входного давления и настройки уставки по встроенному манометру.
- Расширенный ряд присоединительных резьб.
- До 4-х раз уменьшенные габариты и до 2-х раз сниженная масса.


Основные технические характеристики датчика-реле давления ДЕМ-105М

   Наименование параметра    Значение
Рабочая среда вода, воздух, масла и другие жидкости и газы, неагрессивные по отношению к стали, резине и алюминиевым сплавам
Температура окружающей среды, °С   -20…+85
Устойчивость к вибрации Группа М25 по ГОСТ 17516.1 (кроме ДЕМ-105М1)
Степень защиты корпуса IP64; IP40 (только для ДЕМ-105М с встроенным манометром)
Контактная система перекидной однополюсный электрический контакт (SPDT)
Электрический соединитель по DIN 43650
Масса, не более:
ДЕМ-105М (ДЕМ-105М1)
1,3 кг
Присоединение, D М12х1,5 (штуцерное коническое под развальцовку трубопровода по ГОСТ 28941.12-91); G1/4; G1/2

   Условное обозначение прибора       Пределы установки, МПа       Зона возврата, МПа       Максимальное давление, МПа
ДЕМ-105М-01 / ДЕМ-105М1-01 0,01…0,2 0,02 1,5
ДЕМ-105М-02 / ДЕМ-105М1-02 0,2…1 0,05 1,5


Зона возврата в приборах ДЕМ-105М и ДЕМ-105М1 направлена в сторону понижения давления относительно уставки. При повышении давления и достижении им значения, соответствующего уставке, контакты 1—2 должны размыкаться, а контакты 1—3 — замыкаться; при понижении давления на величину зоны возврата контакты 1—2 должны замыкаться, а 1—3 - размыкаться.

Коммутационная способность контактов:
- напряжение переменного тока 250 В (АС), частота 50 (60) Гц, при сos(Φ)>0,6 коммутируемый ток не более 10 А;
- напряжение постоянного тока 30 В (DC), коммутируемый ток не более 1 А.

Габаритные и присоединительные размеры:

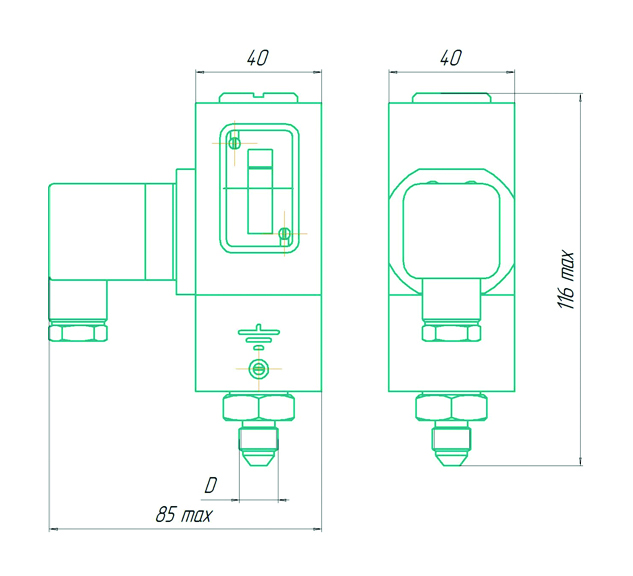

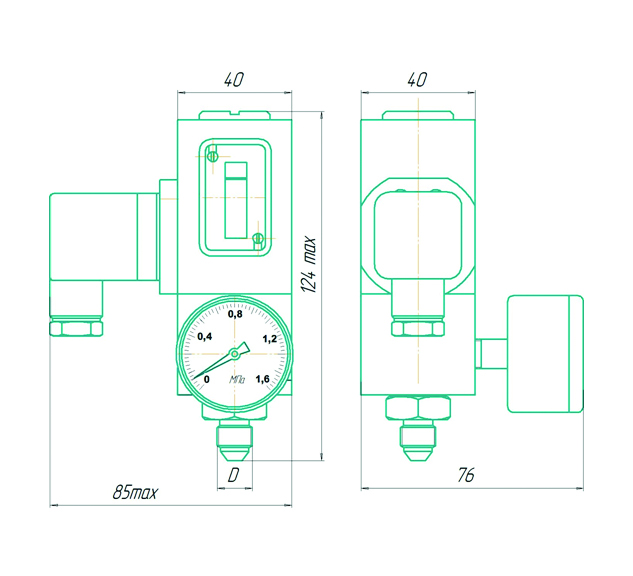

ДЕМ-105М Габаритные и присоединительные размеры ДЕМ-105М1 Габаритные и присоединительные размеры

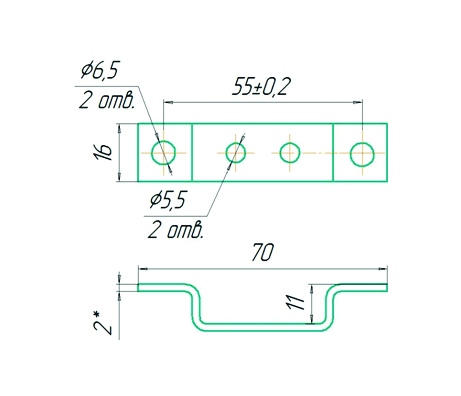

Кронштейн для настенного монтажа ДЕМ-105М и ДЕМ-105М1:
Кронштейн ДЕМ-105М и ДЕМ-105М1


Подсоединение прибора к трубопроводу:
Подсоединение прибора к трубопроводу


Схема электрических соедининений:

Схема электрических соедининений

По умолчанию прибор поставляется с коническим штуцером М12х1,5 под развальцовку по ГОСТ 28941.12-91.
