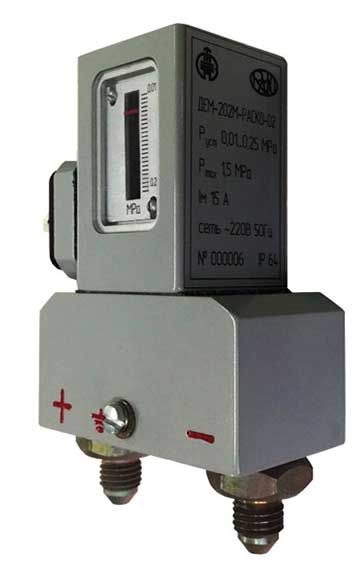

Датчик-реле разности давлений ДЕМ-202М.

Датчик-реле разности давлений ДЕМ-202М Назначение
Предназначены для сигнализации и двухпозиционного регулирования разности давлений жидких и газообразных сред путем замыкания/размыкания электрических контактов.

Область применения
Применяются в котельных, тепловых пунктах, системах отопления, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.

Рабочая среда
Вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к резине, сталям, алюминиевым и медным сплавам.

Отличительные способности
- Уменьшенное (по сравнению с ДЕМ-202) до 0,007 МПа минимальное значение уставки, что позволяет применять ДЕМ-202М для защиты от сухого хода насосов с частотным регулированием, работающих на минимальных режимах по расходу.
- Высокая устойчивость к внешним воздействующим факторам (ударам, вибрации, попаданию внутрь пыли и воды).
- Односторонний подвод давления, упрощающий монтаж на объекте.
- Расширенный ряд присоединительных резьб.
- До 4-х раз уменьшенные габариты и до 2-х раз сниженная масса.
- Патентованная конструкция, патент РФ №161109.


Основные технические характеристики датчика-реле давления ДЕМ-202М

   Наименование параметра    Значение
Рабочая среда вода, воздух, масла и другие жидкости и газы, неагрессивные по отношению к стали, резине и алюминиевым сплавам
Температура окружающей среды, °С   -20…+85
Устойчивость к вибрации Группа М25 по ГОСТ 17516.1
Степень защиты корпуса IP64
Контактная система перекидной однополюсный электрический контакт (SPDT)
Электрический соединитель по DIN 43650
Масса, не более:
ДЕМ-202М
1,5 кг
Присоединение, D М12х1,5 (штуцерное коническое под развальцовку трубопровода по ГОСТ 28941.12-91); G1/4; G1/2

   Условное обозначение прибора       Пределы установки, МПа       Зона возврата, МПа       Максимальное давление, МПа
ДЕМ-202М-01 0,01…0,5 0,04 1,25
ДЕМ-202М-02 0,01…0,25 0,03 1,25
ДЕМ-202М-03 0,007…0,15 0,02 1,25


Зона возврата в приборах ДЕМ-202М направлена в сторону повышения давления относительно уставки. При понижении давления и достижении им значения, соответствующего уставке, контакты 1—2 должны замыкаться, а контакты 1—3 - размыкаться; при повышении давления на величину зоны возврата контакты 1—2 должны размыкаться, а контакты 1—3 - замыкаться.

Коммутационная способность контактов:
- напряжение переменного тока 250 В (АС), частота 50 (60) Гц, при сos(Φ)>0,6 коммутируемый ток не более 10 А;
- напряжение постоянного тока 30 В (DC), коммутируемый ток не более 1 А.

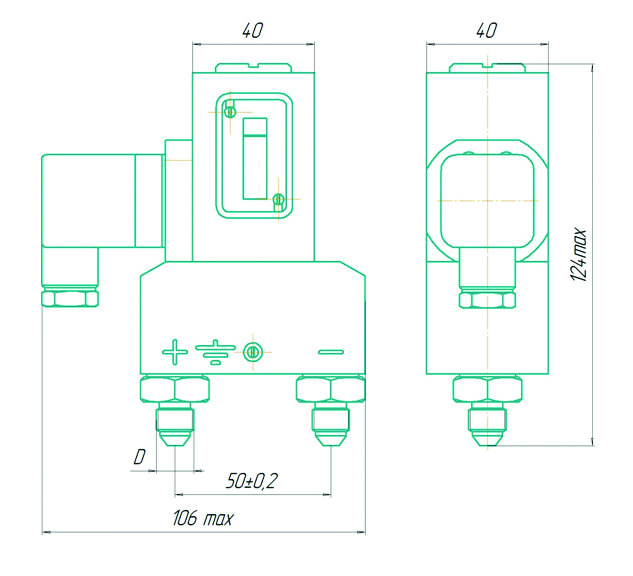

Габаритные и присоединительные размеры:
ДЕМ-202М Габаритные и присоединительные размеры

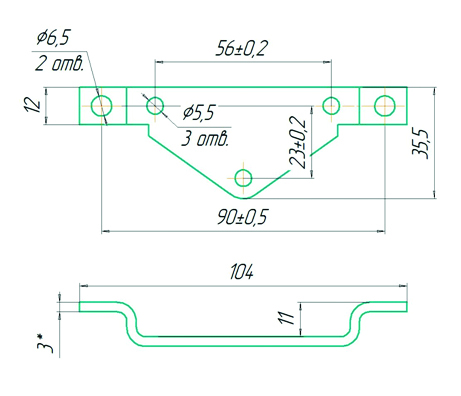

Кронштейн для настенного монтажа ДЕМ-202М:
Кронштейн ДЕМ-202М

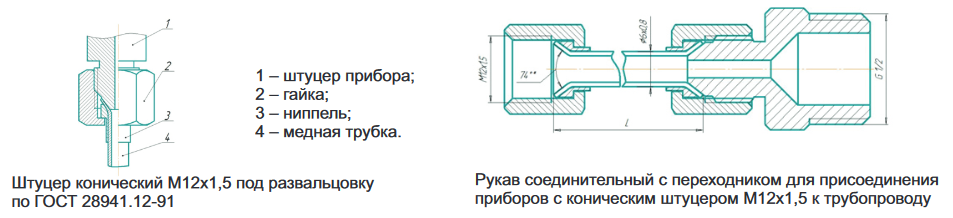

Подсоединение прибора к трубопроводу:
Подсоединение прибора к трубопроводу

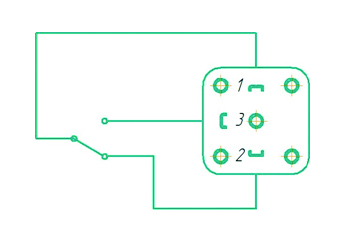

Схема электрических соедининений:

Схема электрических соедининений

По умолчанию прибор поставляется с коническим штуцером М12х1,5 под развальцовку по ГОСТ 28941.12-91.
