Drive PLC.
Drive PLC - это программируемый приводной логический контроллер в дополнение к преобразователю частоты 8200 vector. Эта комбинация устройств не только управляет движением Вашего оборудования, но и выполняет задачи центрального управления. Система программируется с использованием 5 языков программирования логических контроллеров в соответствии с МЭК 61131-3, что позволяет программисту выбрать язык, в зависимости от его навыков и конкретного применения. Возможно также объединение нескольких языков.
-
Drive PLC даёт ряд дополнительных преимуществ по сравнению со стандартным логическим контроллером:
- Экономичная система с высокой базовой функциональностью
- Слоты для плат расширения
- Может быть смонтирован рядом с 8200 vector
- Позволяет управлять преобразователем 8200 vector через программу логического контроллера путем использования специальной библиотеки программ
- Интерфейс объединенной системной шины, с преобразователем частоты, позволяет сократить количество кабелей управления
- Легкосъёмные модули позволяют осуществить простое объединение в периферийные шины
- Функции шлюза к приборам подсоединяемым к Drive PLC (CAN)
-
Возможности системы Drive PLC:
- 191 кБ программной памяти
- 800 кБ памяти параметров EEPROM
- 11.3 кБ оперативной памяти (RAM)
- 200 Байт энергонезависимой оперативной памяти
- 1 циклическая задача
- 8 временных или событийных задач
- Минимальное время прохода задачи 1 мс
- Время обработки побитных операций 0.7 мкс
- Программное обеспечение для программирования:
Drive PLC Developer Studio - Программное обеспечение для работы, диагностики и визуализации:
Global Drive Control;
Global Drive Oscilloscope. - Программно обеспечение для связи
OPC Drive Server

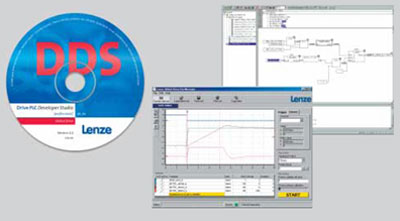

Drive PLC Developer Studio (DDS)
Drive PLC имеет мощные инструменты для программирования. Возможны пять различных редакторов стандартизованных языков программирования по МЭК 61131-3, что позволяет программисту выбрать язык, в зависимости от его навыков и конкретного применения. Возможно также объединение нескольких языков. Все переменные значения отображаются на дисплее в режиме отладки и мониторинга. Вы можете установить прерывания, чтобы легко и быстро оптимизировать новую программу PLC.
Визуализация, встроенная в DDS, позволяет ещё в режиме отладки просто, ясно и понятно, показывать всю важную информацию о ходе процесса.
-
Программные языки для Drive PLC (Developer Studio):
- Язык инструкций (IL)
- Язык релейных диаграмм (LD)
- Язык функциональных блоков (FBD)
- Язык структурированного текста (ST)
- Язык последовательных функциональных схем (SFC)
-
Редактор (CFC Continuous Function Chart)
Мощный редактор CFC это графический редактор плоскости функций, в котором элементы программирования могут быть легко расположены на рабочем листе. Элементы и связующие их компоненты могут быть объединены в макросы, что позволяет упростить более сложные логические структуры.
