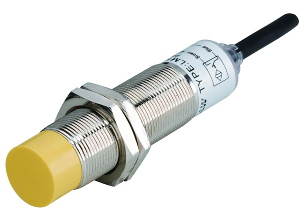

Индуктивные бесконтактные датчики серии LM12.

LM12

    Информация:
  • Компактность
  • Четко очерченная зона срабатывания
  • Высокая помехозащищенность
  • Высокая частота переключения
  • Пылезащищенность, виброустойчивость, водо- и маслозащищенность.
  • Защита от неправильной полярности и КЗ.
  • Долгий срок службы



Технические характеристики индуктивного бесконтактного датчика LM12

Модель Расстояние срабатывания Напряжение питания Выход
Тип Состояние
LM12-3002NA 2мм DC6-36V NPN NO З
а
п
о
д
л
и
ц
о
LM12-3002NB 2мм DC6-36V NPN NC
LM12-3002NC 2мм DC6-36V NPN NO+NC
LM12-3002PA 2мм DC6-36V PNP NO
LM12-3002PB 2мм DC6-36V PNP NC
LM12-3002PC 2мм DC6-36V PNP NO+NC
LM12-3002LA 2мм DC6-36V двухпроводный NO
LM12 -3002LB 2мм DC6-36V двухпроводный NC
LM12 -2002A 2мм AC90-250 симистор NO
LM12-2002B 2мм AC90-250 симистор NC
LM12-3004NA 4мм DC6-36V NPN NO Н
е

З
а
п
о
д
л
и
ц
о
LM12-3004NB 4мм DC6-36V NPN NC
LM12-3004NC 4мм DC6-36V NPN NO+NC
LM12-3004PA 4мм DC6-36V PNP NO
LM12-3004PB 4мм DC6-36V PNP NC
LM12-3004PC 4мм DC6-36V PNP NO+NC
LM12-3004LA 4мм DC6-36V двухпроводный NO
LM12 -3004LB 4мм DC6-36V двухпроводный NC
LM12 -2004A 4мм AC90-250 симистор NO
LM12-2004B 4мм AC90-250 симистор NC



Структура обозначения и габаритные размеры

структура обозначения LM12



  1. Тип выключателя (LM: Индуктивный; CM: Емкостной).
  2. Диаметр корпуса.
  3. Напряжение питания (30: 6-36VDC; 20: 90-250VAC;
  4. Расстояние срабатывания (30: 6-36VDC; 310: 5-24VDC; 320: 12-60VDC; 20: 90-250VAC; 210: 24-250VAC; 220: 380VAC; 40: 12-240VDC/24-240AC))
  5. Тип выхода (N: NPN транзистор; P: PNP транзистор; L: двухпроводный DC выход)
  6. Состояние выхода (A: NO нормально открытый; B: NC нормально закрытый; C: NO+NC)
  7. Способ подключение (: кабель; T: разьем)


LM12 габаритные размеры
