Твердотельные реле (трехфазное) серии GTH на ток 10...120А.
Особенности реле:
- Рабочий ток: 10A, 25A, 40А, 60A, 80A, 100A, 120A
- Входное управляющее напряжение от 3 до 32V DC или от 90 до 250V AC
- Допустимое пиковое напряжение (1200V AC) для 480V AC серии
- Светодиодная индикация наличия управляющего сигнала
- Тип коммутации переключение в «0» «Zero Voltage»
- Оптическая изоляция (вход/выход) 2500V AC
- Рабочая температура -30 - +80ºC
- Температура хранения -30 - +80ºC
Расшифровка номенклатуры
1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)
| Выходное напряжение | Управляющее напряжение |
Номинальный коммутируемый ток | |||
| 10A | 25A | 40A | |||
| 480 VAC "перекл. в 0" |
3-32 VDC | GTH1048ZD3 | GTH2548ZD3 | GTH4048ZD3 | |
| 90-250 VAC | GTH1048ZA2 | GTH2548ZA2 | GTH4048ZA2 | ||
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | |||
| 60A | 80A | 100A | 120A | ||
| 480 VAC "перекл. в 0" |
3-32 VDC | GTH6048ZD3 | GTH8048ZD3 | GTH10048ZD3 | GTH12048ZD3 |
| 90-250 VAC | GTH6048ZA2 | GTH8048ZA2 | GTH10048ZA2 | GTH12048ZA2 | |

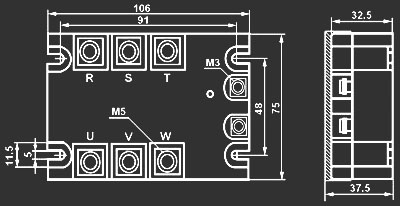

Внешний вид и габаритные размеры:
Входные параметры:
| Входное управляющее напряжение | D3: 3-32V DC | A2: 90-250V AC |
| Входной ток (max.) | 33/56 mA DC =5V/12V | 13 mA DC =220V |
| Напряжение включения | 3V DC | 90V AC |
| Напряжение отключения | 1V DC | 10V AC |
| Обратное напряжение | 32V DC | / |
| Светодиодный индикатор рабочего состояния | Да | Да |
Выходные параметры:
| Максимальный ток нагрузки | A | 3×10 | 3×25 | 3×40 | 3×60 | 3×80 | 3×100 | 3×120 |
| Ударный ток, 20 mSec (Max.) | A | 200 | 300 | 400 | 600 | 1000 | 1200 | 1500 |
| Напряжение нагрузки (480V AC) | V AC | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 |
| Максимальное напряжение(480V AC) | V AC | >1200 | >1200 | >1200 | >1200 | >1200 | >1200 | >1200 |
| Термическое сопротивление | °C/W | 0.75 | 0.55 | 0.46 | 0.38 | 0.34 | 0.23 | 0.23 |
| Рабочая частота | Гц | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 |
| Скорость нарастания напряжения в закрытом состоянии dV/dt | V/µsec | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Максимальный ток утечки в закрытом состоянии | mA | <8 | <8 | <8 | <8 | <8 | <8 | <8 |
| Максимальное падение напряжения | V AC | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 |
| Максимальное время включения "Z" | период | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Максимальное время отключения | период | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Напряжение пробоя изоляции (вход/выход) | V AC | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Напряжение пробоя изоляции (вход-выход/база) | V AC | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
