HCB. Векторная общепромышленная серия.

Преобразователи серии HCB - преобразователи с полномасштабным векторным управлением обеспечивающий высокую точность и преодоление тяжелого старта двигателей в составах такого оборудования как: экструдеры, подъемники, технологические линии и машины, конвейеры и др.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

— Диапазон частот входного напряжения: 47-63 Гц
— Диапазон изменения выходного напряжения: 0 - номинальное входное напряжение
— Диапазон частот выходного напряжения: 0 - 600 Гц

• Описание входных/выходных сигналов
— Программируемый цифровой вход:
Имеется 4 входа для сигналов ВКЛ-ВЫКЛ.
— Программируемый аналоговый вход:
Аналоговый вход по напряжению (FIV): возможна подача сигнала напряжением 0 - 10 В; аналоговый вход по току (FIC): возможна подача сигнала напряжением 0 - 10 В или управляющего тока величиной  0 - 20 мА.
— Программируемый выход с открытым коллектором:
Имеется один выход (выход с открытым коллектором или высокоскоростной импульсный выход)
— Релейный выход: имеется 1 выход.
— Аналоговый выход: имеется 1 аналоговый выход (0/4 - 20 мА или  0 - 10 В, по выбору).

• Основные функции управления
— Режимы управления: бессенсорное векторное управление (SVC), вольт-частотное управление (V/F).
— Перегрузочная способность:
 150% перегрузка по номинальному току в течение 60 сек, 180% перегрузка по номинальному току в течение 10 сек.
— Стартовый момент: 150% от номинального вращающего момента на частоте 0,5Гц (бессенсорное векторное управление).
— Точность поддержания скорости: 1:100 (бессенсорное векторное управление).
— Точность задания скорости: ± 0,5% от максимальной скорости (бессенсорное векторное управление).
— Несущая частота: 0,5 кГц - 15,0 кГц.
— Источники заданной частоты: панель управления, аналоговый вход, последовательный порт, пошаговое задание скорости, ПИД регулятор и т.д.
— Функции управления моментом: Обеспечивает многовариантную настройку вращающего момента.
— Функция ПИД управления.
— Функция многоступенчатого регулирования скорости: можно установить 8 скоростей.
— Функция режима осциллографа.
— Функция безостановочной работы при мгновенном провале напряжения.
— Функция отслеживания скорости: плавный запуск электродвигателя.
— Функция JOG: программируемые кнопки быстрого доступа.
— Функция автоматического регулирования напряжения: выходное напряжение остается стабильным при изменении входного.
— До 25 защит от внештатных ситуаций: защита от перегрузки по току, от перенапряжения, от пониженного напряжения, превышения температуры, пропадания фазы, перегрузки и Т.Д.

ОБОЗНАЧЕНИЕ МОДЕЛИ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ

Модель преобразователя частоты обозначена на табличке с заводской характеристикой изделия.

G: постоянный вращающий момент; P: переменный вращающий момент

1P5: Мощность котроллера: 1P5 означает 1,5 кВт

4: Входное напряжение:
4: означает трехфазное напряжение 380 В пер. тока;
2: означает однофазное напряжение 220 В пер. тока

HCB: Контроллер управления скоростью вращения электродвигателей переменного тока серии B

СПРАВОЧНЫЕ ДАННЫЕ ДЛЯ ВЫБОРА МОДЕЛИ УСТРОЙСТВА

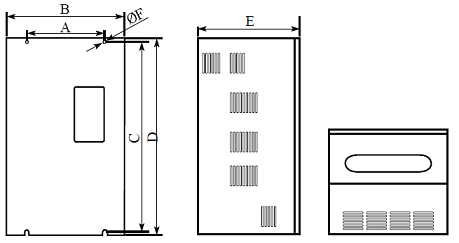

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
