Твердотельные реле (однофазное) Серия GDF.

Серия GDF
- высокие удельные характеристики
- исполнены в форме брука для удобного монтирования и использования
- входное регулирующие напряжение 12 Vdc
- высокий вольтаж (1400 Vpk) для 530 V серии
- емкость 10 pf
- LED - индикация для входного контроля
- рабочая температура -30 - +80oC
- температура хранения -30 - +80oC

Структура условного обозначения:
 G    DF    120   53   D
1     2       3       4    5
1. G - обозначение серии (Greegoo SSR)
2. DF - DF: однофазный ток, SCR выход
3. 120 - рабочий ток (60: 60A, 80: 80A, 120: 120A, 250: 250A)
4. 53 - рабочее напряжение ( 48: 480Vac, 53: 530Vac)
5. D - входное регулирующие напряжение (D: DC 12V)

Входные параметры:

Входное регулирующие напряжение D: 12 Vdc
Входной ток (max.) 95/180 mAdc
LED Дисплей Да


Выходные параметры:

Максимальный ток нагрузки Arms 60 80 120 250
Диапазон токов нагрузки Arms 0.05-60 0.05-80 0.05-120 0.05-250
Ударный ток, 20 mSec(Max.) Arms 600 1000 1500 2800
Напряжение нагрузки (480V) Vrms 48-480 48-480 48-480 48-480
SCR Over voltage (480V) Vpk >1200 >1200 >1200 >1200
Напряжение нагрузки (530V) Vrms 53-530 53-530 53-530 53-530
SCR Over voltage (530V) Vpk >1400 >1400 >1400 >1400
Термическое сопротивление(Rthjc) oC/W 0.65 0.5 0.3 0.2
Рабочая частота Hz 47-63 47-63 47-63 47-63
Скорость нарастания напряжения в закрытом состоянии dV/dt V/msec 500 500 500 500
Максимальный ток утечки в закрытом состоянии mArms <8 <8 <10 <10
Максимальное падение напряжения Vrms 1.8 1.8 1.6 1.6
Максимальное время включения период 1/2 1/2 1/2 1/2
Напряжение пробоя изоляции (вход/выход) Vrms 1500 1500 1500 1500
Напряжение пробоя изоляции (вход-выход/базис) Vrms 2500 2500 2500 2500

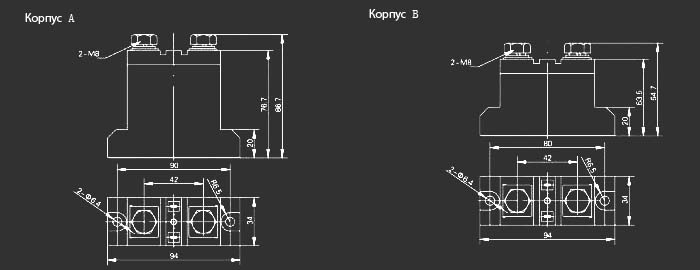

Тип Рабочее напряжение, Vac Управляющее напряжение, Vdc Рабочий ток, A Корпус
GDF6048D 480 12 60 A
GDF8048D 480 12 80 A
GDF12048D 480 12 120 B
GDF25048D 480 12 250 B
GDF6053D 530 12 60 A
GDF8053D 530 12 80 A
GDF12053D 530 12 120 B
GDF25053D 530 12 250 B

Серия GDF
