Твердотельные реле (однофазное) Серия GDH (400-550А).

Серия GDH (400-550А)
- высокие удельные характеристики
- высокая мощность и высокий ток
- входное регулирующие напряжение от 4 до 16Vdc, от 3 до 32Vdc или от 90 до 250Vac
- высокий вольтаж (1200 Vpk) для 480 Vrms серии
- емкость 10 pf
- LED - индикация для входного контроля
- две версии исполнения: управление через 0 "Zero Voltage и случайное переключение "Random Switching"
- оптическая изоляция (вход/выход) 4000 Vrms
- рабочая температура -30 - +80oC
- температура хранения -30 - +80oC

Структура условного обозначения:
 G    DH    400    48    Z    D1
1     2        3        4     5     6
1. G - обозначение серии(Greegoo SSR)
2. D - тип монтирования (D: AC однофазное твердотельное реле)
3. 400 - рабочий ток (400: 400A, 450: 450A, 500: 500A, 550: 550A)
4. 48 - рабочее напряжение ( 28: 280Vac, 48: 448Vac)
5. Z - способ переключения (Z: управление через 0, R: случайное переключение)
6. D1 - входное регулирующие напряжение (D1: DC 4-16V, D3: DC 3-32V, А2: AC 90-250V)

Входные параметры:

Входное регулирующие напряжение D1: 4-16 Vdc D3: 3-32 Vdc A2: 90-250 Vac
Входной ток (max.) 13/42 mAdc @=5V/12V 13/16 mAdc @=5V/12V 29 mAac @=220V
Напряжение включения 4 Vdc 3 Vdc 90 Vac
Напряжение отключения 1 Vdc 1 Vdc 10 Vac
Обратное напряжение 32 Vdc 32 Vdc /
LED Дисплей Да Да Да


Выходные параметры:

Максимальный ток нагрузки Arms 400 450 500 550
Диапазон токов нагрузки Arms 0.05-400 0.05-450 0.05-500 0.05-550
Ударный ток, 20 mSec(Max.) Arms 6000 6800 7200 8000
Напряжение нагрузки (280V) Vrms 24-280 24-280 24-280 24-280
TRIAC Over voltage (280V) Vpk >800 >800 >800 >800
Напряжение нагрузки (480V) Vrms 44-480 44-480 44-480 44-480
TRIAC Over voltage (480V) Vpk >1200 >1200 >1200 >1200
Термическое сопротивление (Rthjc) oC/W 0.12 0.12 0.1 0.1
Рабочая частота Hz 47-63 47-63 47-63 47-63
Скорость нарастания напряжения в закрытом состоянии dV/dt V/msec 500 500 500 500
Максимальный ток утечки в закрытом состоянии mArms <10 <10 <10 <10
Максимальное падение напряжения Vrms 0.5 0.5 0.5 0.5
Максимальное время включения "Z" период 1/2 1/2 1/2 1/2
Максимальное время включения "R" mSec 1 1 1 1
Максимальное время отключения период 1/2 1/2 1/2 1/2
Напряжение пробоя изоляции (вход/выход) Vrms 2500 2500 2500 2500
Напряжение пробоя изоляции (вход-выход/базис) Vrms 2500 2500 2500 2500


Тип Рабочее напряжение, Vac Управляющее напряжение Рабочий ток, A
GDH40028ZD1 280 "Z" 4-16 Vdc 400
GDH45028ZD1 280 "Z" 4-16 Vdc 450
GDH50028ZD1 280 "Z" 4-16 Vdc 500
GDH55028ZD1 280 "Z" 4-16 Vdc 550
GDH40028ZD3 280 "Z" 3-32 Vdc 400
GDH45028ZD3 280 "Z" 3-32 Vdc 450
GDH50028ZD3 280 "Z" 3-32 Vdc 500
GDH55028ZD3 280 "Z" 3-32 Vdc 550
GDH40028ZA2 280 "Z" 90-250 Vac 400
GDH45028ZA2 280 "Z" 90-250 Vac 450
GDH50028ZA2 280 "Z" 90-250 Vac 500
GDH55028ZA2 280 "Z" 90-250 Vac 550
GDH40028RD1 280 "R" 4-16 Vdc 400
GDH45028RD1 280 "R" 4-16 Vdc 450
GDH50028RD1 280 "R" 4-16 Vdc 500
GDH55028RD1 280 "R" 4-16 Vdc 550
GDH40028RD3 280 "R" 3-32 Vdc 400
GDH45028RD3 280 "R" 3-32 Vdc 450
GDH50028RD3 280 "R" 3-32 Vdc 500
GDH55028RD3 280 "R" 3-32 Vdc 550
GDH40028RA2 280 "R" 90-250 Vac 400
GDH45028RA2 280 "R" 90-250 Vac 450
GDH50028RA2 280 "R" 90-250 Vac 500
GDH55028RA2 280 "R" 90-250 Vac 550
GDH40048ZD1 480 "Z" 4-16 Vdc 400
GDH45048ZD1 480 "Z" 4-16 Vdc 450
GDH50048ZD1 480 "Z" 4-16 Vdc 500
GDH55048ZD1 480 "Z" 4-16 Vdc 550
GDH40048ZD3 480 "Z" 3-32 Vdc 400
GDH45048ZD3 480 "Z" 3-32 Vdc 450
GDH50048ZD3 480 "Z" 3-32 Vdc 500
GDH55048ZD3 480 "Z" 3-32 Vdc 550
GDH40048ZA2 480 "Z" 90-250 Vac 400
GDH45048ZA2 480 "Z" 90-250 Vac 450
GDH50048ZA2 480 "Z" 90-250 Vac 500
GDH55048ZA2 480 "Z" 90-250 Vac 550
GDH40048RD1 480 "R" 4-16 Vdc 400
GDH45048RD1 480 "R" 4-16 Vdc 450
GDH50048RD1 480 "R" 4-16 Vdc 500
GDH55048RD1 480 "R" 4-16 Vdc 550
GDH40048RD3 480 "R" 3-32 Vdc 400
GDH45048RD3 480 "R" 3-32 Vdc 450
GDH50048RD3 480 "R" 3-32 Vdc 500
GDH55048RD3 480 "R" 3-32 Vdc 550
GDH40048RA2 480 "R" 90-250 Vac 400
GDH45048RA2 480 "R" 90-250 Vac 450
GDH50048RA2 480 "R" 90-250 Vac 500
GDH55048RA2 480 "R" 90-250 Vac 550

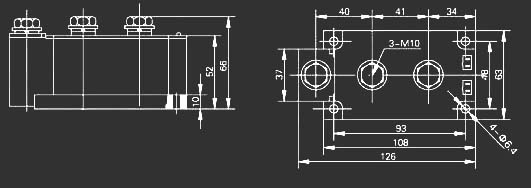

Серия GDH (400-550А)
