Твердотельные реле для коммутации цепей постоянного тока.

Особенности реле:
- Высокие удельные характеристики
- Допустимое пиковое напряжение 400V DC
- Входное управляющее напряжение от 3 до 32VDC
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 - +80ºC
- Высокая надежность

Расшифровка номенклатуры
Расшифровка номенклатуры
1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)

Варианты исполнений

Выходное напряжение Управляющее
напряжение
Номинальный коммутируемый ток
10A 25A 40A
230V DC 3-32V DC GDH1023DD3 GDH2523DD3 GDH4023DD3


Варианты исполнений

Входное управляющее напряжение D3: 3-32V DC
Тип выходного элемента Транзистор
Потребляемый ток в цепи управления 5 - 35мА
Напряжение включения 3V DC
Напряжение отключения 1V DC
Коммутируемое напряжение 5 – 230V DC
Допустимое пиковое напряжение 400V DC
Падение напряжения 1,2V DC
Время переключения ≤5мс
Ток утечки в закрытом состоянии ≤5мА
Напряжение пробоя изоляции 2500V AC в течении 60с.
Светодиодный индикатор рабочего состояния Да


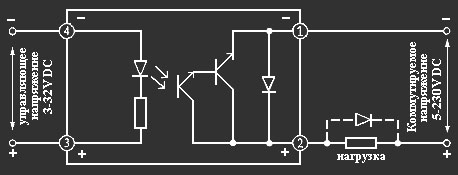

Схемы подключения:

Схемы подключения:

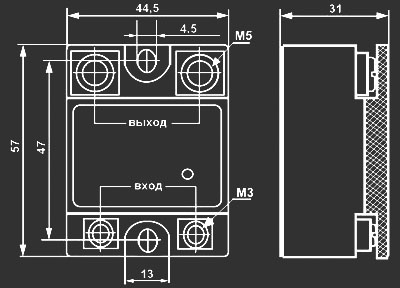

Внешний вид и габаритные размеры:

Внешний вид и габаритные размеры:
