Твердотельные реле (однофазное) 10...120А.

Особенности реле:
- Высокие удельные характеристики
- Входное управляющее напряжение от 3 до 32V DC или от 90 до 250V AC
- Допустимое пиковое напряжение (1200V АС) для 480V серии
- Тип коммутации переключение в «0» «Zero Voltage»
- Низкий уровень электромагнитных помех
- Оптическая изоляция (вход/выход) 2500V AC
- Отсутствие дребезга контактов
- Отсутствие акустического шума
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 - +80ºC
- Высокая надежность

Расшифровка номенклатуры
Расшифровка номенклатуры
1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)

Варианты исполнений

Выходное напряжение Управляющее
напряжение
Номинальный коммутируемый ток
10A 25A 40A
480V AC
"перекл. в 0"
3-32V DC GDH1048ZD3 GDH2548ZD3 GDH4048ZD3
90-250V AC GDH1048ZA2 GDH2548ZA2 GDH4048ZA2


Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
60A 80A 100A 120A
480V AC
"перекл. в 0"
3-32V DC GDH6048ZD3 GDH8048ZD3 GDH10048ZD3 GDH12048ZD3
90-250V AC GDH6048ZA2 GDH8048ZA2 GDH10048ZA2 GDH12048ZA2


Входные параметры:

Входное управляющее напряжение D3: 3-32V DC A2: 90-250V AC
Входной ток (max.) 13/16 mA DC = 5V/24V 29 mA AC = 220V
Напряжение включения 3V DC 90V AC
Напряжение отключения 1V DC 10V AC
Обратное напряжение 32V DC /
Светодиодный индикатор рабочего состояния Да Да


Выходные параметры:

Максимальный ток нагрузки A 10 25 40 60 80 100 120
Диапазон токов нагрузки A 0.05-10 0.05-25 0.05-40 0.05-60 0.05-80 0.05-100 0.05-120
Ударный ток, 20 mSec (Max.) A 200 300 400 600 1000 1200 1500
Напряжение нагрузки (480V AC) V AC 44-480 44-480 44-480 44-480 44-480 44-480 44-480
Максимальное напряжение(480V AC) V AC >1200 >1200 >1200 >1200 >1200 >1200 >1200
Термическое сопротивление °C/W 2.5 2.5 1.3 0.65 0.5 0.3 0.3
Рабочая частота Гц 47-63 47-63 47-63 47-63 47-63 47-63 47-63
Скорость нарастания напряжения в закрытом состоянии dV/dt V/µsec 200 200 200 200 200 200 200
Максимальный ток утечки в закрытом состоянии mA <8 <8 <8 <8 <8 <8 <8
Максимальное падение напряжения V AC 1.6 1.6 1.6 1.6 1.6 1.6 1.6
Максимальное время включения "Z" период 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Максимальное время отключения период 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Напряжение пробоя изоляции (вход/выход) V AC 2500 2500 2500 2500 2500 2500 2500
Напряжение пробоя изоляции (вход-выход/база) V AC 2500 2500 2500 2500 2500 2500 2500

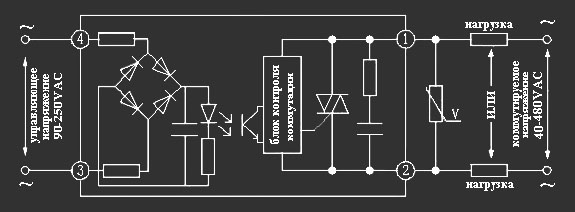

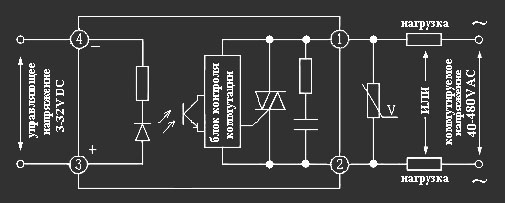

Схемы подключения:



Схемы подключения:

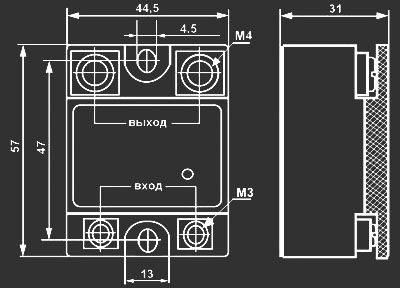

Внешний вид и габаритные размеры:

Внешний вид и габаритные размеры:
