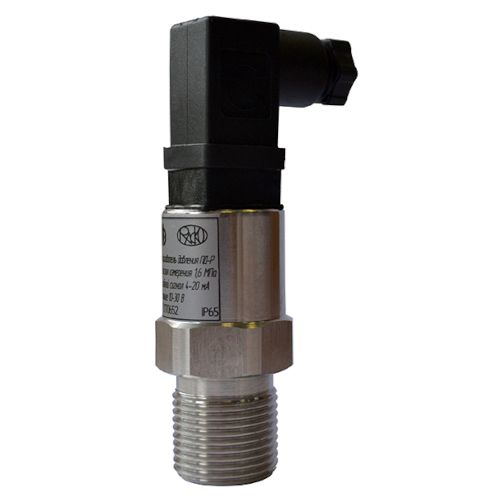

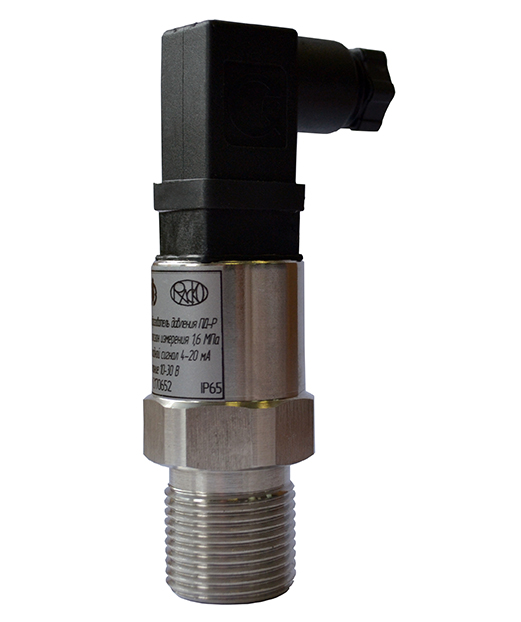

ПД-Р датчик (преобразователь) давления

СТОИМОСТЬ ДАТЧИКА: ПО ЗАПРОСУ
ПРИ ПОКУПКЕ ДАТЧИКА ПД-Р С ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ: СКИДКА 10% НА ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ.

---

Назначение

ПД-Р Датчик давления (преобразователь избыточного давления) предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока.

Область применения

Применяются в жилищно-коммунальном хозяйстве, в узлах учета воды и тепла в соответствии с требованиями Правил учета тепловой энергии и теплоноси-теля, в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насо-сного, компрессорного и другого оборудования.

Отличительные способности

- Возможность корректировки «0» и калибровки программным методом с помощью специального коммуникатора или ПК.
- Повышенная устойчивость к внешним воздействиям и перегрузкам.
- Минимальная масса и габариты.
- Оптимальное сочетание цена/качество.
- Сенсор преобразователя датчика давления ПД-Р - пр-во Германия.

Основные технические характеристики преобразователя избыточного давления ПД-Р

Наименование параметра	Значение
Измеряемая среда	Вода, масла, воздух и другие некристаллизующиеся жидкости и газы, неагрессивные к титановым сплавам
Верхние пределы измерений, МПа	0,6; 1,0; 1,6; 2,5; (0,25; 4,0; 6,0; 10; 16; 25; 40; 60)
Температура рабочей (окружающей среды), °С	–20...+150 при условии применения радиатора или импульсной трубки. (–10...+80)
Предел допускаемой основной погрешности, %	±0,5; ±1,0
Прелел допустимой основной погрешности в рабочем диапазоне теператур, %	±1,0; ±2,0
Выходной сигнал, мА	4-20
Напряжение питания, В	9-30
Перегрузочная способность	1,5
Степень защиты корпуса	IP 65
Тип электрического соединения	1 — Hirschman (по DIN) 2 — Metripack (Поставка производится по отдельному заказу) 3 — AVIATION PLUG (резьбовое, Поставка производится по отдельному заказу)

Условное обозначение прибора

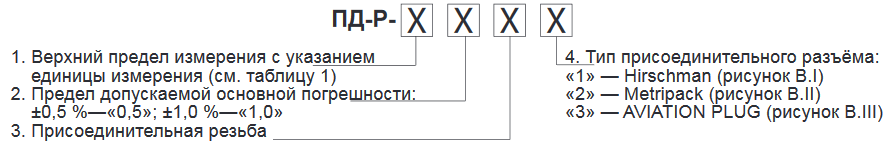

ПРИМЕР ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ДАВЛЕНИЯ ПД-Р ПРИ ЗАКАЗЕ:
Преобразователь избыточного давления с верхним пределом измерения избыточного давления 1,6 МПа, пределом основной погрешности ± 0,5%, присоединительной резьбой М20х1,5: Преобразователь избыточного давления ПД-Р-1,6МПа-0,5-М20

Варианты исполнения

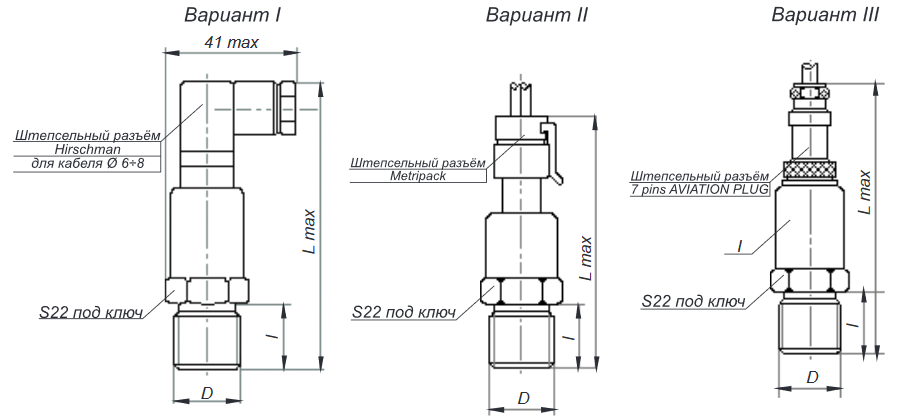

Габаритные и присоединительные размеры:
Вариант	D	L, mm	l, mm
I, III	M20x1,5; G1/2″	90	20
	M12x1,5; G1/4″	82	12
II	M20x1,5; G1/2″	85	20
	M12x1,5; G1/4″	75	12

Схема внешних электрических соединений

В качестве источника питания рекомендуется использовать БПС-01-24 (одноканальный); БПС-02-24 (2-х канальный); БПС-04-24 (4-х канальный); БПС-06-24 (6-ти канальный).
P — измеряемый параметр;
R — сопротивление нагрузки (выбирается в пределах от 0,1 до 100 Ом);
ИП — источник питания постоянного тока.

Условное обозначение контактов	Тип штепсельного разъёма Х
	Hirschman	Metripack	7 pins AVIATION PLUG
1	1	Красный	Красный
2	2	Синий	Зелёный

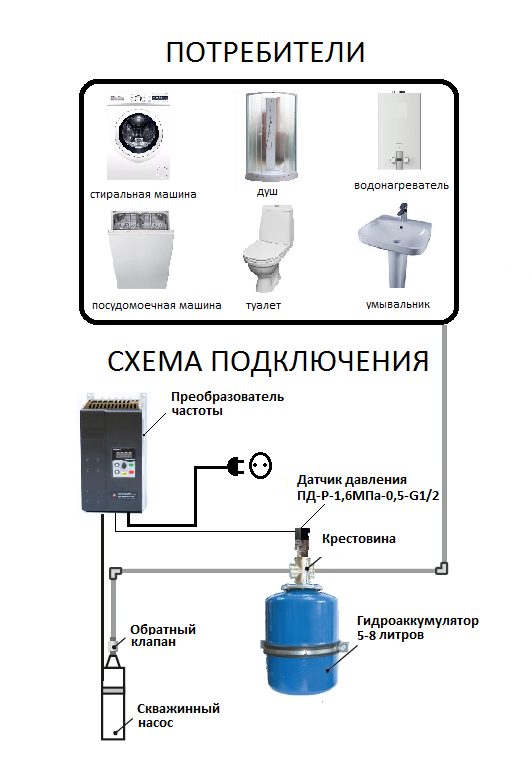

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ И ДАТЧИКА ПД-Р
