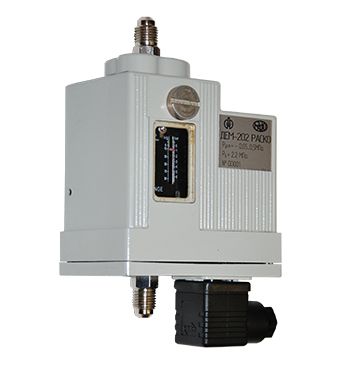

Датчик-реле разности давлений ДЕМ-202.

Датчик-реле разности давлений ДЕМ-202 Назначение
Предназначены для контроля и двухпозиционного регулирования разности давлений жидких и газообразных сред.

Область применения
Применяются в котельных, тепловых пунктах, системах отопления, автоматических системах пожаротушения, вентиляции и кондиционирования, для автоматизации насосных, компрессорных и холодильных установок, а также регулирования технологических процессов в различных отраслях промышленности.

Рабочая среда
Вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам.

Отличительные способности
Отличаются высокой устойчивостью к внешним воздействующим факторам (ударам, вибрации, качке, попаданию внутрь пыли и воды, воздействию соляного (морского) тумана, плесени и т.п.), а также высокой коммутационной стойкостью электрических контактов.

Основные технические характеристики датчика-реле разности давлений ДЕМ-202

   Условное обозначение прибора       Пределы установки, МПа       Зона возврата, МПа       Максимальное давление, МПа
ДЕМ-202 01-2 0,055…0,5 0,05 2,2
ДЕМ-202 02-2 0,02…0,2 0,03 2,2


Зона возврата в приборах ДЕМ-202 направлена в сторону повышения давления относительно уставки. При понижении давления и достижении значения, соответствующего уставке, контакты 1—2 должны замыкать-ся, а контакты 1—3 - размыкаться; при повышении давления на величину зоны возврата контакты 1—2 должны размыкаться, а контакты 1—3 замыкаться.
Приборы поставляются с электрическим соединителем по DIN43650 C.

Температура рабочей и окружающей среды: от –50 до +80 °С    Масса приборов: ДЕМ-202 - 0,8 кг
Степень защиты корпуса приборов с соединителем IP64. Присоединение штуцерное коническое под развальцовку трубопровода по ГОСТ 28941.12-91


Коммутационная способность контактов:
- напряжение переменного тока 127...380 В частотой 50 (60) Гц, при сos(Φ)>0,6 коммутируемый ток не более 6 А;
- напряжение постоянного тока 24...220 В, при минимальном токе 0,05 А коммутируемая мощность 60 Вт.
Комплектность поставки: прибор, паспорт, присоединительные гайки с ниппелем.

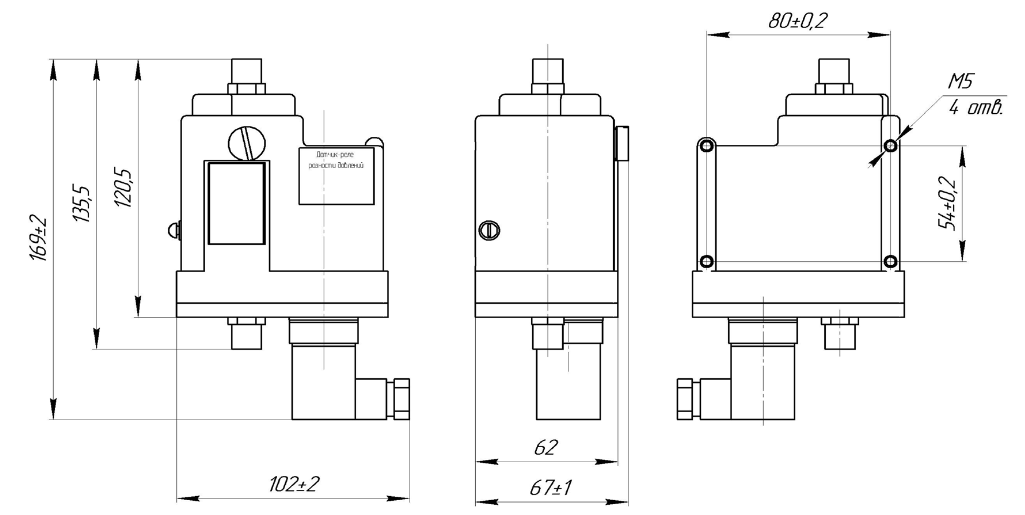

Габаритные и присоединительные размеры:

ДЕМ-202 Габаритные и присоединительные размеры
Датчик-реле разности давлений ДЕМ 202 РАСКО с соединителем по DIN43650 C.

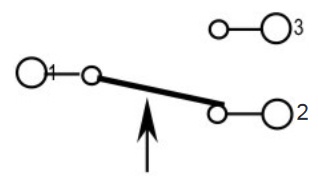

Схема электрических соеденинений:

ДЕМ-202 Схема электрических соеденинений

Принадлежности:

Монтажный комплект К1 для крепления прибора на стену.
Медная импульсная трубка длиной 1м, наружным диаметром 6мм, с развальцовкой на концах на конус, ниппелями и накидными гайками с резьбой М12х1,5.
Переходник с наружной резьбой М12х1,5 (уплотнение по конусу) на одном конце и наружной резьбой G½ на другом: М12х1,5 ВНЕ (конус) / G½ ВНЕ.

При заказе прибора указываются: наименование, условное обозначение прибора, обозначение технических условий.

Пример заказа прибора ДЕМ-202-01-2 с соединителем по DIN.43650: «Датчик-реле разности давлений ДЕМ-202-01-2 ТУ 4218-140-00227471-2010».

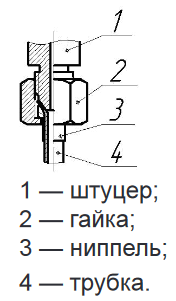

Подсоединение к прибору:

ДЕМ-102 Подсоединение к прибору
