Червячные редукторы IDS-Drive CVR (NMRV).

ЧЕРВЯЧНЫЕ РЕДУКТОРЫ

P_n	0.06 - 7.50 кВт	M₂	12 - 1050 Nm	i	5 - 100

Основные свойства:
- Литые алюминиевые корпуса типоразмера 026, 030, 040, 050, 063, 075, 090 и 110. Чугунный корпус типоразмера 130.
- Двойной конический роликоподшипник типоразмера 090, 110 и 130
- Заполнены синтетическим маслом на весь срок службы.

Документация (PDF)

КОМБИНАЦИЯ ЧЕРВЯЧНЫХ РЕДУКТОРОВ

P_n	0.06 - 1.85 кВт	M₂	18 - 2450 Nm	i	75 - 3600

Маркировка мотор-редуктора
A	CVR	050	(i=30)	IEC71B14	MS712-4

A	A - Трехфазный асинхронный двигатель D - Двигатель постоянного тока
CVR	CVR - Червячный редуктор TRC, SRC - Цилиндрический редуктор TFC - Плоский цилиндрический редуктор TKC - Коническо-цилиндрический редуктор TSC - Коническо-червячный редуктор
050	Межосевое расстояние редуктора
(i=30)	Передаточное число редуктора
IEC71B14	Тип соединительного фланца
MS712-4	Тип двигателя

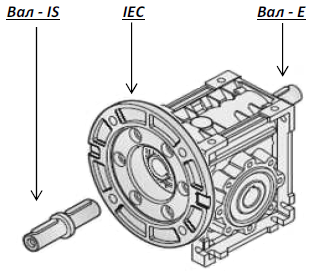

Маркировка червячного редуктора
CVR	IS	050	(i=30)	IEC71B14

CVR	Червячный редуктор
IS	IS - Цельный цилиндрический входной вал E - Быстроходный выходной вал
050	Межосевое расстояние редуктора
(i=30)	Передаточное число редуктора
IEC71B14	Тип входного фланца

Опции червячного редуктора
SZ		Односторонний выходной вал
DZ		Двухсторонний выходной вал
FA		Выходной фланец
FB
FC
FD
TA		Реактивная штанга

Таблицы выбора мотор-редуктора

0,06 kW
Габарит редуктора	i	PAM	n1=1400/min			ВНИМАНИЕ!!! Мотор-редукторы с сервис-фактором (sf) ниже 0,9 не рекомендуются к использованию. На мотор-редукторы с сервис-фактором (sf) ниже 0,9 гарантийные обязательства не распространяется.
Габарит редуктора	i	PAM	n2	M2	sf
CVR030	5	56B14	280	2	10,2
	7,5		187	3	7,7
	10		140	3	6,1
	15		93	5	4,3
	20		70	6	3,1
	25		56	7	2,7
	30		47	8	2,7
	40		35	10	2,0
	50		28	12	1,6
	60		23	14	1,3
	80		18	16	1,0

0,09 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR030	5	56B14	560	1	10,3	56B14	280	3	6,8	63B14	180	4	5,0
	7,5		373	2	7,7		187	4	5,1		120	6	3,8
	10		280	3	6,2		140	5	4,1		90	8	3,0
	15		187	4	4,2		93	7	2,9		60	11	2,2
	20		140	5	3,0		70	9	2,1		45	14	1,6
	25		112	6	2,6		56	11	1,8		36	16	1,4
	30		93	7	2,5		47	12	1,8		30	18	1,4
	40		70	9	1,8		35	15	1,3		23	22	1,0
	50		56	10	1,5		28	18	1,1		18	25	0,8
	60		47	11	1,2		23	20	0,8
	80		35	14	0,8		18	24	0,6
CVR040	5	56B14	560	1	23,2	56B14	280	3	15,2	63B14	180	4	11,2
	7,5		373	2	16,7		187	4	11,1		120	6	8,2
	10		280	3	13,1		140	5	8,7		90	8	6,4
	15		187	4	9,1		93	7	6,0		60	11	4,6
	20		140	5	6,1		70	10	4,2		45	14	3,2
	25		112	6	4,8		56	11	3,3		36	17	2,5
	30		93	7	5,3		47	13	3,7		30	19	2,8
	40		70	9	3,7		35	16	2,6		23	23	2,1
	50		56	11	2,9		28	18	2,1		18	27	1,6
	60		47	12	2,3		23	21	1,7		15	30	1,3
	80		35	15	1,7		18	26	1,3		11	35	1,1
	100		28	17	1,4		14	28	1,1		9	39	0,9

0,12 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR030	5	56B14	560	2	7,7	63B14	280	4	5,1	63B14	180	5	3,8
	7,5		373	3	5,8		187	5	3,8		120	8	2,8
	10		280	4	4,7		140	7	3,1		90	10	2,3
	15		187	5	3,2		93	10	2,2		60	14	1,6
	20		140	7	2,2		70	12	1,5		45	18	1,2
	25		112	8	2,0		56	15	1,4		36	22	1,0
	30		93	9	1,9		47	16	1,3		30	24	1,0
	40		70	11	1,4		35	20	1,0		23	30	0,8
	50		56	13	1,1		28	24	0,8		18	34	0,6
	60		47	15	0,9
	80		35	19	0,6
CVR040	5	56B14	560	2	17,4	63B14	280	4	11,4	63B14	180	5	8,4
	7,5		373	3	12,6		187	5	8,3		120	8	6,1
	10		280	4	9,9		140	7	6,5		90	10	4,8
	15		187	5	6,8		93	10	4,5		60	15	3,4
	20		140	7	4,6		70	13	3,1		45	19	2,4
	25		112	8	3,6		56	15	2,5		36	22	1,9
	30		93	9	4,0		47	17	2,8		30	25	2,1
	40		70	12	2,7		35	21	2,0		23	31	1,5
	50		56	14	2,2		28	25	1,6		18	36	1,2
	60		47	16	1,7		23	28	1,3		15	40	1,0
	80		35	20	1,3		18	34	1,0		11	47	0,8
	100		28	23	1,1		14	38	0,8		9	52	0,7
CVR050	5	56B14	560	2	17,4	63B14	280	4	11,4	63B14	180	5	8,4
	7,5		373	3	12,6		187	5	8,3		120	8	6,1
	10		280	4	9,9		140	7	6,5		90	10	4,8
	15		187	5	6,8		93	10	4,5		60	15	3,4
	20		140	7	4,6		70	13	3,1		45	19	2,4
	25		112	8	3,6		56	15	2,5		36	22	1,9
	30		93	9	4,0		47	17	2,8		30	25	2,1
	40		70	12	2,7		35	21	2,0		23	31	1,5
	50		56	14	2,2		28	25	1,6		18	36	1,2
	60		47	16	1,7		23	28	1,3		15	40	1,0
	80		35	20	1,3		18	34	1,0		11	47	0,8
	100		28	23	1,1		14	38	0,8		9	52	0,7

0,18 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR030	5	63B14	560	3	5,1	63B14	280	5	3,4	71B14
	7,5		373	4	3,9		187	8	2,6
	10		280	5	3,1		140	10	2,0
	15		187	8	2,1		93	15	1,4
	20		140	10	1,5		70	18	1,0
	25		112	12	1,3		56	22	0,9
	30		93	14	1,3		47	25	0,9
	40		70	17	0,9		35	30	0,7
	50		56	20	0,7		28	36	0,5
CVR040	5	63B14	560	3	11,6	63B14	280	5	7,6	71B14	180	8	5,6
	7,5		373	4	8,4		187	8	5,6		120	12	4,1
	10		280	5	6,6		140	10	4,4		90	16	3,2
	15		187	8	4,5		93	15	3,0		60	22	2,3
	20		140	10	3,1		70	19	2,1		45	28	1,6
	25		112	12	2,4		56	23	1,7		36	33	1,3
	30		93	14	2,6		47	26	1,9		30	38	1,4
	40		70	18	1,8		35	32	1,3		23	46	1,0
	50		56	21	1,4		28	37	1,1
	60		47	24	1,2		23	43	0,8
	80		35	29	0,9		18	51	0,6
	100		28	34	0,7		14	56	0,5
CVR050	5	63B14	560	3	11,6	63B14	280	5	7,6	71B14	180	8	5,6
	7,5		373	4	8,4		187	8	5,6		120	12	4,1
	10		280	5	6,6		140	10	4,4		90	16	3,2
	15		187	8	4,5		93	15	3,0		60	22	2,3
	20		140	10	3,1		70	19	2,1		45	28	1,6
	25		112	12	2,4		56	23	1,7		36	33	1,3
	30		93	14	2,6		47	26	1,9		30	38	1,4
	40		70	18	1,8		35	32	1,3		23	46	1,0
	50		56	21	1,4		28	37	1,1		18	54	0,8
	60		47	24	1,2		23	43	0,8		15	61	0,7
	80		35	29	0,9		18	51	0,6		11	70	0,5
	100		28	34	0,7		14	56	0,5

0,25 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR030	5	63B18	560	4	3,7	63B14	280	7	2,5	71B14
	7,5		373	6	2,8		187	11	1,8
	10		280	7	2,2		140	14	1,5
	15		187	11	1,5		93	20	1,0
	20		140	14	1,1		70	26	0,7
	25		112	17	0,9		56	31	0,7
	30		93	19	0,9		47	34	0,6
	40		70	24	0,7		35	42	0,5
	50		56	28	0,5		28	49	0,4
CVR040	5	63B14	560	4	8,3	63B14	280	8	5,5	71B14	180	11	4,0
	7,5		373	6	6,0		187	11	4,0		120	17	2,9
	10		280	7	4,7		140	14	3,1		90	22	2,3
	15		187	11	3,3		93	21	2,2		60	31	1,6
	20		140	14	2,2		70	27	1,5		45	39	1,1
	25		112	17	1,7		56	32	1,2		36	46	0,9
	30		93	20	1,9		47	36	1,3		30	53	1,0
	40		70	25	1,3		35	44	0,9		23	64	0,7
	50		56	29	1,0		28	51	0,8
	60		47	34	0,8		23	59	0,6
CVR050	5	63B14	560	4	8,3	63B14 / 71B14	280	8	5,5	71B14	180	11	4,0
	7,5		373	6	6,0		187	11	4,0		120	17	2,9
	10		280	7	4,7		140	14	3,1		90	22	2,3
	15		187	11	3,3		93	21	2,2		60	31	1,6
	20		140	14	2,2		70	27	1,5		45	39	1,1
	25		112	17	1,7		56	32	1,2		36	46	0,9
	30		93	20	1,9		47	36	1,3		30	53	1,0
	40		70	25	1,3		35	44	0,9		23	64	0,7
	50		56	29	1,0
	60		47	34	0,8
CVR063	7,5	63B14	373	6	10,7	71B14	187	11	7,0	71B14	120	17	5,2
	10		280	8	8,5		140	15	5,6		90	22	4,1
	15		187	11	5,8		93	21	3,8		60	32	2,8
	20		140	14	3,9		70	28	2,6		45	41	1,9
	25		112	18	3,1		56	33	2,1		36	50	1,6
	30		93	20	3,4		47	38	2,3		30	56	1,8
	40		70	26	2,3		35	48	1,6		23	69	1,2
	50		56	31	1,8		28	56	1,3		18	81	1,0
	60		47	36	1,5		23	64	1,1		15	92	0,8
	80		35	44	1,1		18	78	0,8		11	110	0,6
	100		28	51	0,9		14	89	0,6		9	125	0,5

0,37 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR040	5	71B14	560	6	5,6	63B14	280	11	3,7	71B14	180	17	2,7
	7,5		373	8	4,1		187	16	2,7		120	25	2,0
	10		280	11	3,2		140	21	2,1		90	32	1,6
	15		187	16	2,2		93	31	1,5		60	45	1,1
	20		140	21	1,5		70	39	1,0		45	58	0,8
	25		112	25	1,2		56	47	0,8		36	69	0,6
	30		93	29	1,3		47	53	0,9		30	78	0,7
	40		70	37	0,9
CVR050	5	71B14	560	6	5,6	63B14 / 71B14	280	11	3,7	71B14	180	17	2,7
	7,5		373	8	4,1		187	16	2,7		120	25	2,0
	10		280	11	3,2		140	21	2,1		90	32	1,6
	15		187	16	2,2		93	31	1,5		60	45	1,1
	20		140	21	1,5		70	39	1,0		45	58	0,8
	25		112	25	1,2		56	47	0,8		36	69	0,6
	30		93	29	1,3		47	53	0,9		30	78	0,7
	40		70	37	0,9		35	66	0,6
	50		56	44	0,7
	60		47	50	0,6
CVR063	7,5	71B14	373	9	7,2	71B14	187	17	4,7	71B14	120	25	3,5
	10		280	11	5,8		140	22	3,8		90	33	2,8
	15		187	16	3,9		93	32	2,6		60	48	1,9
	20		140	21	2,6		70	41	1,8		45	61	1,3
	25		112	26	2,1		56	49	1,4		36	74	1,1
	30		93	30	2,3		47	57	1,5		30	82	1,2
	40		70	38	1,5		35	71	1,1		23	102	0,8
	50		56	46	1,2		28	83	0,9		18	120	0,7
	60		47	53	1,0		23	95	0,7		15	137	0,6
	80		35	66	0,7
	100		28	76	0,6

0,55 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR050	5	71B14	560	8	3,8	71B14 / 80B14	280	17	2,5	80B14	180	25	1,8
	7,5		373	13	2,7		187	24	1,8		120	37	1,3
	10		280	16	2,2		140	32	1,4		90	48	1,1
	15		187	24	1,5		93	46	1,0		60	67	0,7
	20		140	31	1,0		70	59	0,7		45	86	0,5
	25		112	38	0,8		56	69	0,5		36	102	0,4
	30		93	43	0,9		47	79	0,6		30	116	0,5
	40		70	55	0,6		35	98	0,4
CVR063	7,5	71B14	373	13	4,9	71B14 / 80B14	187	25	3,2	80B14	120	38	2,4
	10		280	17	3,9		140	32	2,5		90	49	1,9
	15		187	24	2,6		93	47	1,7		60	71	1,3
	20		140	32	1,8		70	61	1,2		45	91	0,9
	25		112	39	1,4		56	73	1,0		36	109	0,7
	30		93	44	1,5		47	84	1,0		30	123	0,8
	40		70	57	1,0		35	105	0,7
	50		56	68	0,8		28	124	0,6
	60		47	79	0,7		23	142	0,5
CVR075	7,5	71B5	373	13	13,5	71B5 / 80B14	187	25	8,7	80B14	120	38	6,4
	10		280	17	11,1		140	33	7,3		90	50	5,4
	15		187	24	7,9		93	47	5,3		60	73	3,8
	20		140	32	5,5		70	62	3,6		45	93	2,7
	25		112	39	4,0		56	75	2,7		36	112	2,0
	30		93	46	4,6		47	87	3,1		30	128	2,4
	40		70	59	3,1		35	110	2,1		23	159	1,7
	50		56	70	2,4		28	129	1,6		18	187	1,3
	60		47	81	2,0		23	149	1,4		15	214	1,1
	80		35	102	1,5		18	180	1,1		11	257	0,8
	100		28	118	1,2		14	210	0,8		9	292	0,7
CVR090	7,5	71B5	373	13	19,3	71B5 / 80B14	187	25	12,5	80B14	120	39	9,2
	10		280	17	16,4		140	33	10,7		90	51	7,8
	15		187	25	12,7		93	48	8,3		60	74	6,2
	20		140	32	9,3		70	63	6,1		45	96	4,5
	25		112	40	6,7		56	78	4,4		36	117	3,3
	30		93	47	7,6		47	89	5,1		30	133	3,8
	40		70	60	5,2		35	114	3,5		23	168	2,7
	50		56	73	3,8		28	135	2,6		18	198	2,0
	60		47	84	3,0		23	155	2,1		15	228	1,6
	80		35	107	2,2		18	192	1,6		11	280	1,2
	100		28	126	1,7		14	225	1,2		9	321	1,0

0,75 kW
Габарит редуктора	i	PAM	n1=2800/min			PAM	n1=1400/min			PAM	n1=900/min
Габарит редуктора	i	PAM	n2	M2	sf	PAM	n2	M2	sf	PAM	n2	M2	sf
CVR050	5	80B14	560	12	2,8	80B14	280	23	1,8	80B14	180	34	1,3
	7,5		373	17	2,0		187	33	1,3		120	50	1,0
	10		280	22	1,6		140	43	1,0		90	65	0,8
	15		187	32	1,1		93	62	0,7		60	92	0,5
	20		140	42	0,7		70	80	0,5
	25		112	51	0,6		56	95	0,4
	30		93	59	0,6		47	107	0,4
CVR063	7,5	80B14	373	17	3,6	80B14	187	34	2,3	80B14	120	51	1,7
	10		280	23	2,8		140	44	1,9		90	67	1,4
	15		187	33	1,9		93	64	1,3		60	97	0,9
	20		140	43	1,3		70	83	0,9		45	124	0,6
	25		112	53	1,0		56	100	0,7		36	149	0,5
	30		93	61	1,1		47	115	0,8		30	167	0,6
	40		70	78	0,8		35	143	0,5
	50		56	93	0,6
	60		47	107	0,5
CVR075	7,5	80B14	373	17	9,9	80B14	187	34	6,4	80B14	120	52	4,7
	10		280	23	8,2		140	45	5,3		90	68	3,9
	15		187	33	5,8		93	64	3,9		60	99	2,8
	20		140	43	4,0		70	85	2,6		45	127	2,0
	25		112	54	2,9		56	102	2,0		36	153	1,5
	30		93	62	3,4		47	118	2,3		30	174	1,7
	40		70	80	2,3		35	149	1,6		23	216	1,2
	50		56	96	1,7		28	177	1,2		18	255	0,9
	60		47	111	1,5		23	203	1,0		15	291	0,8
	80		35	139	1,1		18	246	0,8		11	350	0,6
	100		28	161	0,8		14	287	0,6		9	398	0,5
CVR090	7,5	80B14	373	17	14,2	80B14	187	35	9,2	80B14	120	53	6,8
	10		280	23	12,0		140	45	7,9		90	69	5,7
	15		187	34	9,3		93	66	6,1		60	100	4,5
	20		140	44	6,8		70	86	4,5		45	131	3,3
	25		112	54	4,9		56	106	3,2		36	159	2,4
	30		93	64	5,6		47	121	3,8		30	181	2,8
	40		70	82	3,8		35	156	2,6		23	229	2,0
	50		56	100	2,8		28	184	1,9		18	271	1,5
	60		47	115	2,2		23	212	1,5		15	310	1,2
	80		35	145	1,6		18	262	1,2		11	382	0,9
	100		28	171	1,3		14	307	0,9		9	438	0,7
CVR110	7,5	80B5	373	17	25,3	80B5	187	34	16,4	80B5	120	53	11,9
	10		280	23	21,1		140	45	13,7		90	69	10,0
	15		187	34	15,7		93	66	10,3		60	100	7,6
	20		140	45	11,6		70	87	7,6		45	132	5,6
	25		112	55	8,7		56	107	5,7		36	163	4,2
	30		93	63	9,4		47	123	6,1		30	186	4,5
	40		70	83	6,7		35	162	4,4		23	239	3,4
	50		56	101	5,0		28	194	3,3		18	283	2,6
	60		47	118	3,8		23	224	2,6		15	325	2,0
	80		35	149	2,7		18	278	1,9		11	401	1,5
	100		28	179	2,1		14	327	1,5		9	470	1,2
